[240713] 주요 UML 다이어그램 (유스케이스 다이어그램, 클래스 다이어그램, 순차 다이어그램)

jennnnna 2024. 7. 13. 10:52

유스케이스 (Use Case) 다이어그램

개발될 시스템과 관련된 외부 요소들, 즉 사용자와 다른 외부 시스템들이 개발될 시스템을 이용해 수행할 수 있는 기능을
사용자의 관점에서 표현한 것.
- 외부 요소와 시스템 간의 상호작용 확인 가능
- 사용자의 요구 사항을 분석하기 위한 도구로 사용된다.
- 시스템의 범위를 파악할 수 있다.

유스 케이스 다이어그램의 구성 요소
시스템 범위, 액터, 유스케이스, 관계

시스템 / 시스템 범위	시스템 내부에서 수행되는 기능들을 외부시스템과 구분하기 위해 시스템 내부의 유스케이스들을 사각형으로 묶어서 시스템의 범위 표현함.
액터 (Actor)	시스템과 상호작용하는 모든 외부 요소, 사람이나 외부 시스템 주액터: 주로 사람, 시스템 사용으로부터 이득을 얻는 사람들 부액터: 주액터 목적 달성을 위해 시스템에 서비스를 제공하는 외부 시스템, 조직이나 기관. (코로나 관련 앱 - 질병관리본부 ? )
유스 케이스 (use case)	사용자가 보는 관점에서 시스템이 액터에게 제공하는 서비스 또는 기능을 표현한 것.
관계 (relationship)	액터와 유스케이스, 유스케이스와 유스케이스 / 연관 관계, 포함관계, 확장관계, 일반화 관계를 표현할 수 있음

클래스 (Class) 다이어그램

시스템을 구성하는 클래스, 클래스의 속성, 오퍼레이션, 이들에 대한 제약조건, 클래스 사이에 관계를 나타낸것.
- 클래스 다이어그램은 시스템을 구성하는 요소에 대해 이해할 수 있는 구조적 다이어그램
- 클래스 다이어그램은 시스템 구성 요소를 문서화하는데 사용된다.
- 코딩에 필요한 객체의 속성, 함수 등의 정보를 표현하고 있어서 시스템 모델링할때 자주 사용된다. (코딩할때 편할 것 같다)

클래스 다이어그램 구성 요소

클래스 (Class)	- 각각 객체가 갖는 속성과 오퍼레이션 (함수, 메소드) 표현함 - 일반적으로 3개의 구획 (Compartment) 으로 나눠 클래스 이름, 속성, 오퍼레이션 표기
제약조건	- 속성에 입력될 값에 대한 제약조건, 오퍼레이션 수행 전 후에 지정해야 할 조건들 표기
관계 (Relationship)	- 클래스와 클래스 사이의 연관성 표현 - 다이어그램에 표현하는 관계에는 연관 관계, 집합, 포함, 일반화 사용됨.

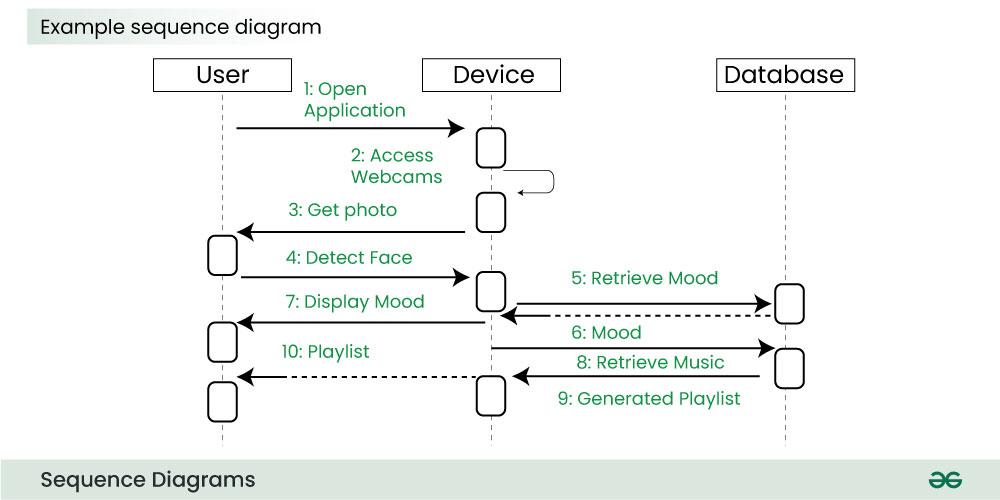

순차 (Sequence) 다이어그램

시스템이나 객체들이 메시지를 주고 받으며 시간의 흐름에 따라 상호작용하는 과정을 액터, 객체, 메시지 등의 요소를 사용해 그림으로 표현한 것.
- 시스템이나 객체들이 상호작용 과정을 통해 주고 받는 메시지를 표현한다.
- 각 동작에 참여하는 시스템이나 객체들의 수행 기간을 확인할 수 있다.
- 클래스 내부에 있는 객체들을 기본 단위로 하여, 그들의 상호작용을 표현한다.
- 주로 기능 모델링에서 작성한 유스케이서 명세서를 하나의 표현범위로 하지만, 하나의 클래스에 포함된 메소드 하나를 범위로 표현하기도 한다.

순차 다이어그램 구성 요소

액터 (Actor)	시스템으로부터 서비스를 요청하는 외부 요소, 사람이나 외부 시스템
객체 (Object)	메시지를 주고 받는 주체
생명선 (Lifeline)	객체가 메모리에 존재하는 기간, 객체 아래쪽에 점선을 그어 표현
실행 상자 (Active box)	객체가 메시지를 주고 받으며 구동되고 있음을 표현
메시지 (Message)	객체가 상호작용을 위해 주고 받는 메시지
